Verfahren zur Schweißung von Kunststoffen mit Heißverschluss

Heißnieten ist eine Schweißmethode, bei der thermoplastische Nietenpfosten durch vorgegebene Löcher des zu verbundenden Bauteils selektiv erhitzt werden.Druck wird ausgeübt, um den Niettkopf zu bilden.Die Verbindung wird bis zur Abkühlung und Verfestigung des geschmolzenen Materials geklemmt, wodurch eine sichere mechanische Verbindung zwischen dem Thermoplast und dem Paarungsbestandteil hergestellt wird.

    Hauptvorteile:

1. Keine Vibrationen während der Verarbeitung, schnelle Geschwindigkeit und hohe Effizienz

2. Einfache Struktur und Verfahren, hervorragende Stabilität

3. Starke Bindfestigkeit, Stoßbeständigkeit und gute Dichtungsleistung

4. Hochkostenleistung

5. Keine Klebstoffe, Lösungsmittel oder mechanische Befestigungsmittel erforderlich

6. Universelles Ausrüstungskonzept, schneller Schimmelwechsel, geeignet für flexible Produktion

Produkte:

• Linke und rechte Rückseite (6-Sitzer, D-Säule unteren Auskleidung)

• Linke und rechte Innenseite Innenplatten (5-Sitzer, linke D-Säule unteren Ausstattung)

• Material: PC+ABS

Huazhuo's Hot Riveting Welding Automation System ist für die hochfeste und konsistente Montage von Innen- und Außenplastikteilen für Automobilmaschinen konzipiert.

Das System integriert servo-gesteuertes heißes Nieten, präzise thermische Steuerung und automatische Positionierung.für eine breite Palette von Fahrzeug-Ausstattungskomponenten auf verschiedenen Fahrzeugplattformen geeignet.

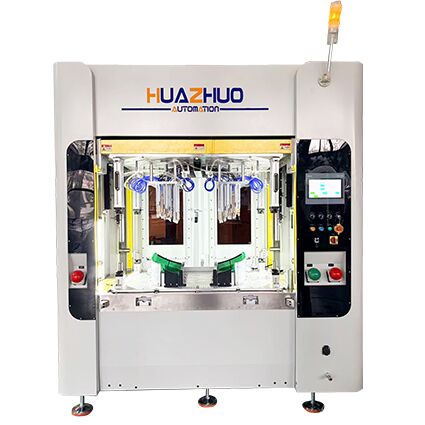

Diese Maschine ist mit zwei Formen ausgestattet, die jeweils für ein anderes Produkt ausgelegt sind.
Jede Form enthält zwei Hohlräume (links und rechts), wodurch die Produktivität erheblich verbessert wird.
Es bietet eine stabile, effiziente und fehlerfreie Leistung beim heißen Nieten.

Das speziell für Tier-1- und Tier-2-Zulieferer ausgelegtes System gewährleistet eine hohe Wiederholgenauigkeit, eine intelligente Produktion und eine minimale Abhängigkeit vom Betreiber.

Wichtige Vorteile

1. Mehrpunktes synchrones heißes Nieten

• Niete-Positionsgenauigkeit bis ±0,1 mm

• 12 48 Nietepunkte pro Zyklus (anpassbar bis 96)

• Kompatible Materialien: PP, ABS, PC+ABS, TPO usw.

• Die servo gesteuerte Heizkurve sorgt für eine stabile und gleichmäßige Nietenbildung

2. Optimiert für Rückseite Trim-Anwendungen

Speziell für:
Linke und rechte Rückseite (6-Sitzer)
Zu den Merkmalen gehören:

• Symmetrische Komponenten großer Größe

• Mehrere Schweißpunkte und Höhenstufen

• Synchrone Formung von Nietenpfosten mit unterschiedlicher Höhe

• Ein integrierter Kratzschutz und präzise Ortungsvorrichtungen

3. Schnelles Formenwechsel und hohe Anpassung

• Modulärer Maschinensitz, Formenwechsel in < 15 Minuten

• Unterstützt Produktionsmodus mit einer oder zwei Stationen

• Einrichtungsgegenstände vollständig angepasst nach der Rückseite Ausstattung Struktur

4Industrie 4.0 Intelligente Vernetzung

• Siemens / Mitsubishi PLC + 10-Zoll-HMI

• Unterstützung der OPC-UA-Kommunikation

• Zu den Ausgangsdaten gehören:

  • Analyse der Zykluszeit

  • Kurven der Nietenhöhe

  • Überwachung von OEE

  • Vorhersagende Wartungsalarme

Anwendungsszenarien

geeignet für die Herstellung einer breiten Palette von Innen- und Außenteilen für Fahrzeuge, einschließlich:
Instrumente, Ausstattungsteile, Dekorationskomponenten, Sitzteile, Verzierungen, Gitter, Halterungen usw.

Neben Anwendungen im Automobilbereich ist das Heißnieten auch auf verschiedene elektronische und elektrische Komponenten wie PCB-Montagen, Zählergehäuse und mehr anwendbar.

Kompatibel mit Tier-1- und Tier-2-Zulieferern, die Marken wie:
Toyota / Ford / GM / Hyundai / Geely / SAIC / Changan
Leapmotor / BYD / Tesla / XPeng usw.

Technische Spezifikation

Warum Huazhuo?

• 20,000 m2 eigene FuE- und Produktionsstätte

• Mehr als 12 Jahre Erfahrung in der Automobil-Non-Standard-Automatisierung

• Umfangreiche OEM- / Tier-1-Projektlieferunterlagen

• Bewährte Geräte, Werkzeuge und Prozesslösungen

Dienstleistungen nach dem Verkauf

• Einjährige Qualitätsgarantie

• Ferntechnische Unterstützung (Software + Video)

• Installation vor Ort, Inbetriebnahme und Betriebsausbildung (optional)

• Schnelles Ersetzen kritischer Ersatzteile
